FAT SHARK ATTITUDE V5の電源がすぐに落ちるので修理した



お疲れ様です、ISSEIさんです。

今回は一年半ほど使っているFAT SHARKのゴーグルの調子が悪く、充電したての電池でも5秒ほどで電源が落ちてしまう症状で困ったので、修理に挑みます。

電源が落ちた後、電池ボックスのコネクターをイジイジしていると、ピッと電子音が鳴って一瞬だけ電源が入ることがありました。

→電池ボックスと本体を繋ぐケーブルが断線している疑いが濃厚です。

まずは傷みやすい根元を確認します。一見どこにもネジ穴がありませんが、　WARNING　とか書かれた面がよく見るとシールなので、剝がしてみます。

綺麗には剥げませんね。雷神に頼ります。部屋で使うと柑橘系の悪臭に包まれるので、屋外でやるか十分に換気して行いましょう。

シールの下からネジ穴が２個。

ん？開かないね。

ツメではめ込んでいるようです。白いツメが手前と奥、左右で合わせて4か所。

色々やってみましたが、手持ちの工具ではうまく外せません。しょうがないからツメを割ります。

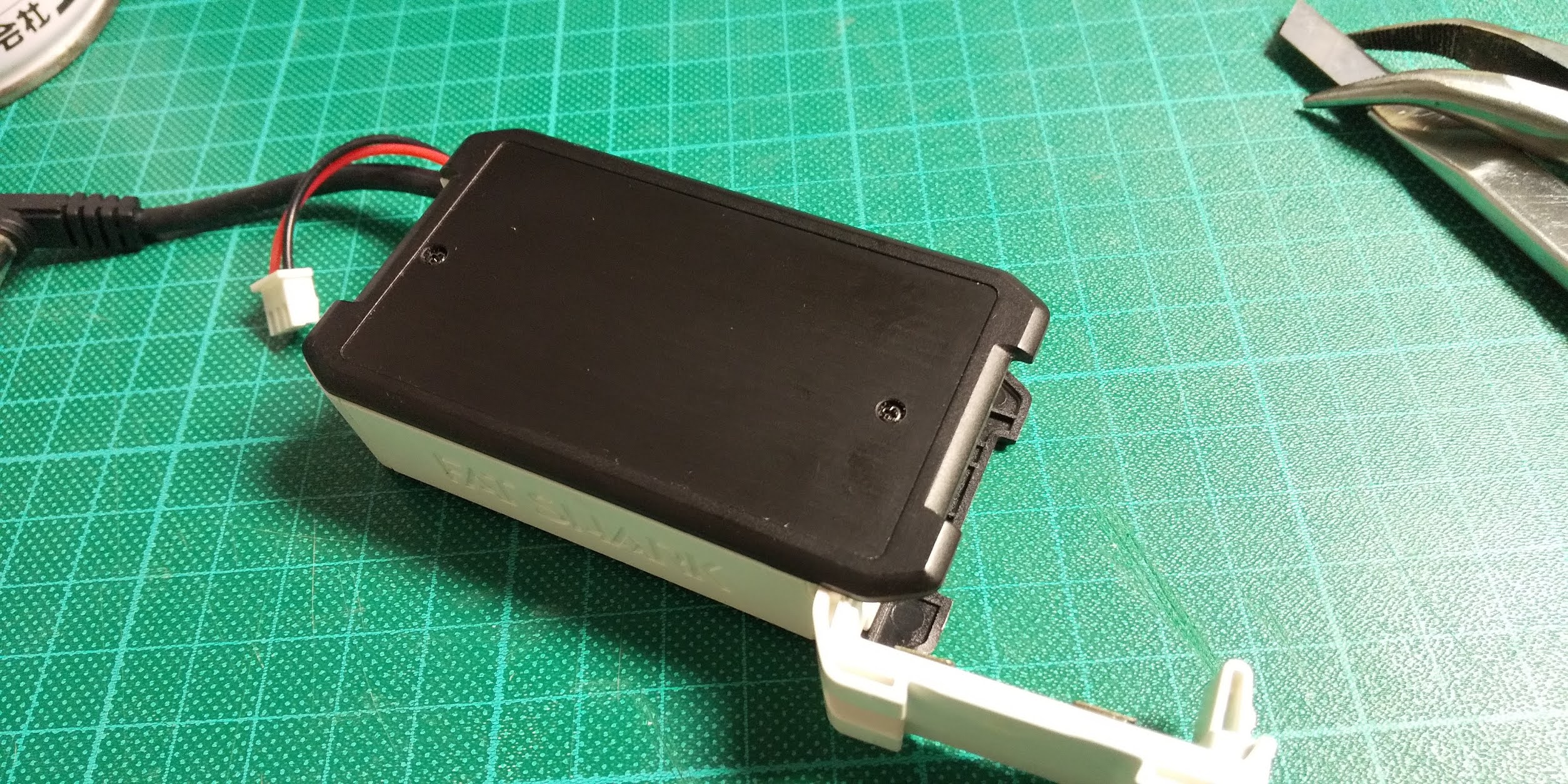

マイナスドライバーでこじ開けました。２か所ツメが割れました。

コードの根元が点検パネルの蓋みたいになってます。これもマイナスドライバーかな？

開きました。

さて、ある程度フリーになったので断線部分を探します…が、見た感じでは切れてる部分がありません。しっかりはんだ付けされてます。

ハンダ部分を溶かし、太い方のコードを剝いていきましょう。指で握っていくと、マイナス線の中に芯の手ごたえが極端に弱い部分があります。

カッターで開いてみたら、やはりコードの途中で断線してました。

被膜がプニプニと柔らかい素材でできており、それらを束ねる太い被膜もガバガバのプニプニです。

断線部分をカットしてハンダし直せばてっとり早いですが、この柔らかさだと、道具の扱いが雑なISSEIさんでは何度も何度も断線しかねません。

という訳で買いました。外径がφ5.5、内径がφ2.1のオスコネクタ付きDCアダプターケーブル。

ホームセンターを三か所、電器屋を一か所回りましたが見つからず、結局ネットで注文しました。

https://www.monotaro.com/p/3890/3277/

困った時のモノタロウ。本体が604円、送料が550円で合計1154円（税込み）です。

ちょっとコネクタの差し込み部分が短いのが気になるけど、大丈夫かな？

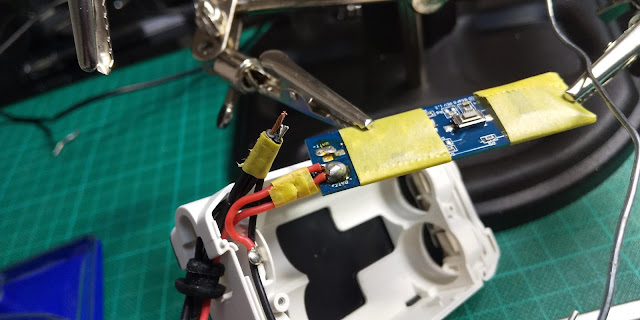

黒をマイナス、白い線が入ってる方をプラスにつなぎます。

ドローンの小さな基盤でしかハンダしたことないから、超簡単だった！！生まれて初めてハンダが楽しかった瞬間です。

元通りにケースに収納して…。

電源入った！

完璧です。コードも丈夫になりました。今度はファン用のバランス端子（？）が心配になってきたけど、それはちぎれた時に考えよう。

ついでに、前から欲しかったモバイルバッテリーに繋げるUSB→DC電源ケーブルも買いました。再び電池ボックスが壊れたり、電池を使い切った時に使えるかもです。でも曇り止めのファンが動かないので結構しんどいです。

こちらはAmazonで899円。

今回の出費は1154＋899で2053円。

一方、電池ボックスを単体で買うと、軽く検索した感じでは楽天の2800円＋送料が最安で、取り寄せ商品なので１か月待ちになるのかな？

FatShark 18650 LI-IONセル・バッテリーケース　FSV1814 価格：2800円（税込、送料別) (2021/2/22時点) 楽天で購入 自分でやるとハンダ付けの分、ハードルは若干上がりますが、ハンダ類の道具さえあれば安く早く済むのでお勧めしておきます。 本日はここまで。
