Jumper T20 ELRS2.4Gのファーム更新　覚書

-




Jumper T20 ELRS 2.4Gをお預かりして、ファームウェアの更新を行いました。


なかなか大変だったので、必要だった手順を覚え書きしておきます。



https://www.expresslrs.org/

まずは、上記のサイトでExpressLRS Configuratorをダウンロードします。




まずは、プロポを繋いでいない状態で設定をしましょう。


ファームウェアのバージョン：任意。今回は最新版の3.3.2です。

ターゲット　　　：Jumper2.4GHz　

　　　　　　　　：Jumper AION T-20 2.4GHz TX

フラッシュ方法　：EdgeTxPassthrough

デバイスのオプション：標準モード

規制ドメイン：どちらでもよいが、今回はISM2400

バインディングフレーズ：何か6桁以上の英数字コードを任意で設定。受信機の方にも同じコードを設定すれば、設定しなくてもバインドする。人とかぶらないようにすること。

追加データ：チェックは空白

ネットワーク：チェックは空白

互換性オプション：UART_INVERTED



次に、プロポの電源を入れてから、USB-Cでパソコンとプロポを接続しましょう。

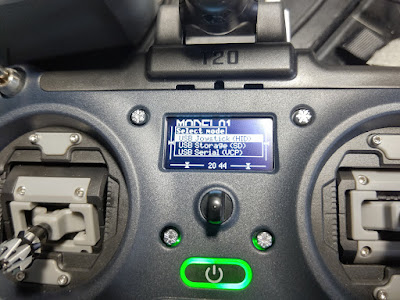

上記のような三択がでるので、三番目の

USB Serial（VCP）

を選びます。

あとはConfigurator上で「フラッシュ」するだけです。成功しなければ、ログを頼りに設定をいじってみましょう。
